让氧含量成为可设计的参数 | 思锐“高氧钛粉”定制服务

氧是钛中最强的固溶强化元素之一。在钛合金里，氧以间隙原子形式固溶，能显著提升材料的强度、硬度和耐磨性—— 这在某些工况下恰恰是刚需。

早在2015年，权威学术期刊《Science》即登文宣布：发现提高纯钛的氧含量至3000-4000 ppm可获得综合力学性能优异的材料。著名的日本“橡胶金属”钛合金也含有高达1.2%（原子比）的氧元素。

传统思路一味降氧，是为了兼顾塑性韧性。

但当零件的首要矛盾是高强度、高硬度、耐磨时（如耐磨衬件、承压结构、对冲蚀/ 磨损有要求的功能件），"适度富氧" 反而成了一种有价值的材料设计手段。

问题在于：氧加多少、能不能稳定复现、粉末还能不能顺畅打印—— 这才是门槛。

思锐的答案是：把氧含量做成一个"可设计的参数"，而不是一个失控的杂质。

我们已为客户交付过覆盖多个氧含量档位的纯钛（TA1）与 TC4 粉末，全部按 GB/T 3620.1-2016 检测、判定合格。

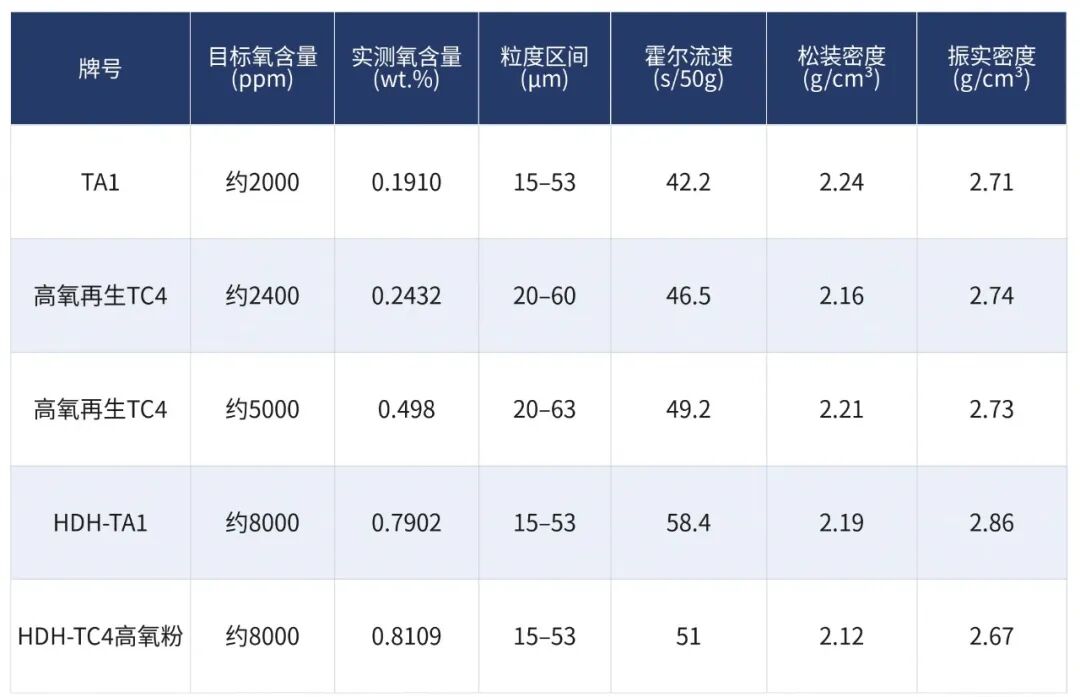

各批次实测氧含量对照表：

（同系列另有4000 / 6000 / 3700ppm 等档位批次，氧含量可在 1000–10000ppm 区间按需求定制。）

数据说话· 三大细节

1. 档位覆盖宽

Al、V 主成分稳定落在标准区间，Fe、C 等杂质控制干净，确保 "富氧" 是设计、不是污染。

3. 粉末依然好用

即便氧含量拉到8000ppm，粒度分布、粉末形状、流动性、松装 / 振实密度等仍维持在增材制造可用范围，基本不会发生较大变化 —— 这意味着高氧化并没有牺牲粉末的基本指标。
